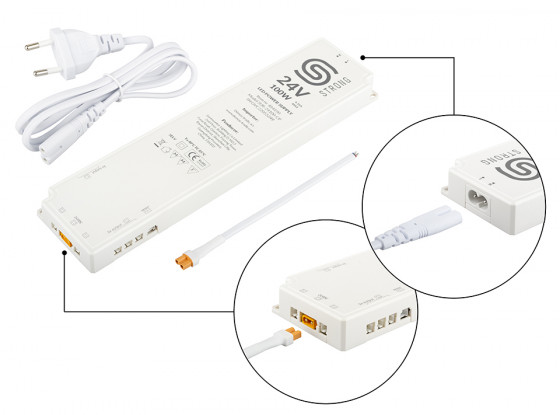

StrongLumio napájací zdroj 24V - 100W (8x mini konektor + 1x 3PIN konektor)
Napájacie zdroje StrongLumio s integrovaným rozbočovačom a adaptérom 3PIN pre pripojenie senzoru/vypínača si kladú za cieľ zjednodušiť montáž osvetlenia do nábytku, skrátiť čas inštalácie a tým celkovo spríjemniť prácu so svetlami značky StrongLumio.

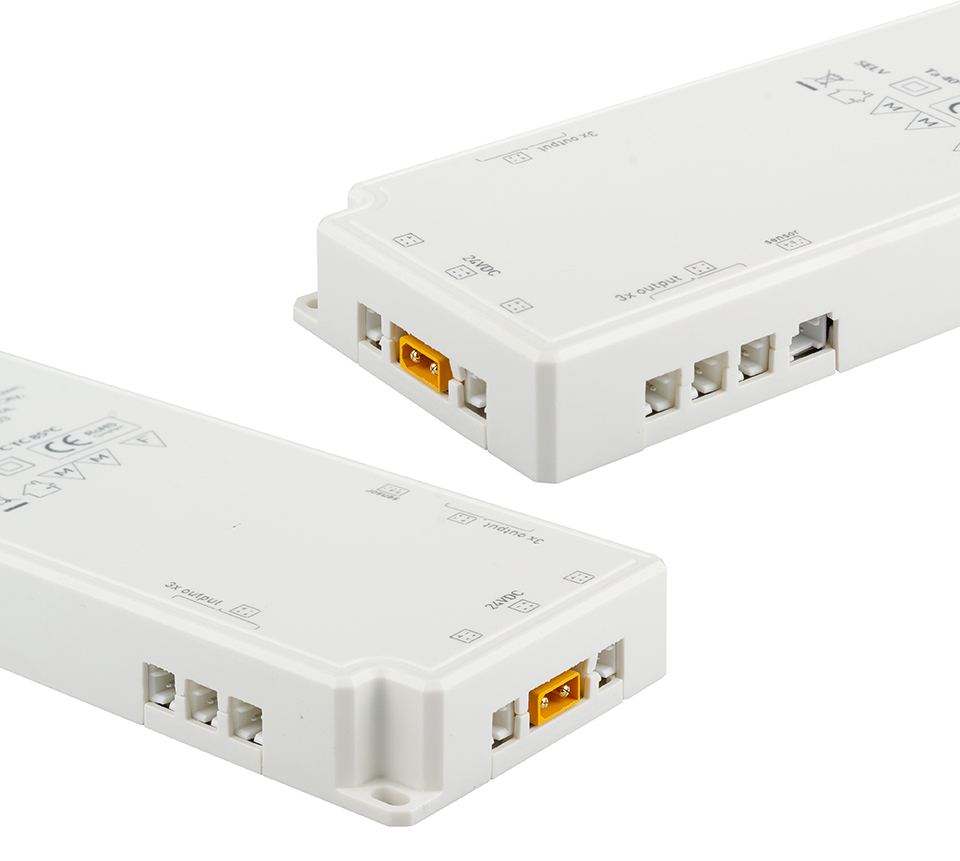

3PIN vypínača/stmievača viz. Súvisiaci sortiment sa pripája priamo do špeciálneho 3PIN adaptéra v tele transformátora a zaisťuje zapínanie/vypínanie popr. stmievanie všetkých pripojených LED páskov/bodových svetiel, opatrených konektorom Mini, naraz. Týmto sa stáva inštalácia osvetlenia veľmi jednoduchou. Do Mini konektorov (4 až 8 podľa výkonu transformátora; kapacitu možno rozšíriť pomocou 356328 StrongLumio rozvádzač LED 6x Mini konektor Mini 0,25m) stačí pripojiť LED pásky opatrené pripájacím káblom (285094 StrongLumio pripájací kábel 1,8m Mini konektor) alebo bodové svetlá, do 3PIN konektoru s nápisom SENSOR pripojiť jedeň z ponúkaných vypínačov/senzorov.
Výkon napájacieho zdroja musí byť vyšší než je príkon svetiel, doporučená rezerva oproti príkonu (spotrebe) LED zdroja je 20 %, pri trvalom svietení (min, 8h/deň) doporučujeme zvýšiť rezervu až na 30 %.
Príklad výpočtu vhodného napájacieho zdroja (LED pásik o príkone 12W/m – dĺžka 3 metre):
3 × 12 W = 36 W (spotreba LED páskov)
36 × 1,2 = 43,2 W (minimálny výkon napájacieho zdroja)
36 × 1,3 = 46,8 W (minimálny výkon napájacieho zdroja pri dlhšom svietení). Obecne platí,že čím vyššia rezerva tým dlhšia životnosť napájacieho zdroja (transformátoru)
Pre napájanie 3m LED pásiku s výkonom 12W/m je teda potreba použiť napájací zdroj s výstupným výkonom minimálne 43,2W (46,8W).
Napájací zdroj by mal byť vzdialený minimálne 0,5 m od ďalších elektrospotrebičov. Umiestnite tak, aby bolo zaistené dostatočné vetranie – odvod tepla.
Výstupné napätie - 24V. Max. výkon - 100W. Max. výstupný prúd - 4,16A. Počet Mini výstupov - 8. XT 30 adaptér - ano. Rozmery v mm - 265 x 65 x 19. Upozornenie - LED pásik zapojený do XT 30 adaptéra nejde ovládať pomocou 3PIN vypínača/senzoru.Upozornenie - LED pásik zapojený do XT 30 adaptéra nejde ovládať pomocou 3PIN vypínača/senzoru.
Súvisiace dokumenty
Montážny návodParametre
| Parameter | Hodnota |
|---|---|
| Maximálny výkon (W) | 100 |
| Stupeň ochrany | IP20 |
| Výstupné napätie (V) | 24 |
