StrongLumio LED vypínač/stmievač do profilu 12/24V bez LED kontrolky

Vypínač a stmievač LED pásikov, určený do ALU profilov. Nie je možné použiť v lakovaných profiloch a v profiloch, ktoré sú napojované z dvoch a viac častí. Vypínač nie je možné použiť pri napojení z bateriových zdrojov. Nie je taktiež možné použiť zdroje s uzemneným napájacím napätím (niektoré zdroje s uzemneným kovovým obalom transformátora). Dotykom na ktorúkoľvek časť profilu dôjde k zopnutí / vypnutí osvetlenia.
Videonávod nájdete v sekcii videonávody na: youtube
Profil sa nesmie dotýkať steny, iných kovových predmetov, prípadne byť blízko ďalších elektronických a elektrických zariadení. (možnosť rušenia a chybnej funkcie)
Inovovaný typ s vyššou odolnosťou proti rušeniu, vybavený orientačným pomocným svetlom žltobielej farby. Vhodné pre LED pásiky s teplou bielou farbou. Umožňuje pripojenie viac senzorov k jednému napájaciemu transformátoru.
Vypínač určený k umiestneniu do ALU profilov pre LED pásiky. ALU profil funguje ako veľkoplošný vypínač. Doporučená max. dĺžka alu profilov je 3m. Profil by sa nemal dotýkať steny a uzemnených predmetov (napr. rohový profil), inak sa podstatne skracuje dĺžka profilu, na ktoré je vypínač funkčný. Z dôvodu zabránenia náhodnému zopnutiu musí byť dotyk znateľný, nestačí letmý dotyk.
Inštalácia:
Pre inštaláciu používajte hrotovú mikropájku a bežné pájacie zliatiny cínu. Najlepší trubičkový cín s tavidlom malého priemeru. Použitie trafopájačky nie je doporučené, môže dôjsť k poškodeniu vypínača.
2. Pri dodržaní polarity (±) pripájajte vypínač k LED pásiku a na druhú stranu (bližšie k otvoru pre vrut) pripájajte káble k napájaniu.
Pájanie prevádzajte opatrne tak, aby cín a prípadné tavidlo (kalafuna) nepresiahlo do ďalších častí. Zvlášť nesmie dôjsť k prepojeniu so vstupom senzoru - okolie otvoru pre vrut.
Používajte čo najkratší napájací kábel o čo najväčšom priereze. Príliš tenké a dlhé káble môžu negatívne ovplyvniť funkciu vypínača.
3. Vložte LED pásik so senzorom do alu profilov, označte miesto pre otvor a vyvrtajte otvor priem. 2 mm.

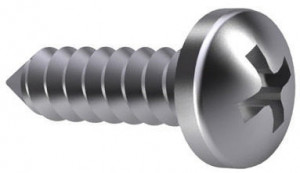

Doporučujeme zaskrutkovať najprv priložený samorezný vrut pr. 2,2mm mimo vypínač a až po vytvorení závitu priskrutkovať vypínač.
Pozor, pritiahnite vrut iba zľahka, aby nedošlo k poškodeniu plošného spoja.

Použite výhradne priložený nerezový vrut! V prípade, že by ste použili pozinkovaný vrut, mohlo by dôjsť ku korozii medzi vrutom a ALU profilom a v krátkej dobe k nefunkčnosti vypínača.
Ovládanie:
Dotykom kdekoľvek na ALU profil dôjde k zopnutiu osvetlenia s plynulým nábehom. Druhým dotykom dôjde k vypnutiu osvetlenia. Medzi dotykmi musí byť cca 1 sekunda oneskorenie, inak nebude dotyk zaznamenaný.
Pridržaním (dlhým dotykom) na viac ako 3 sekundy sa začne meniť Intenzita osvetlenia, po prerušení dotyku zostane zachována zvolená intenzita osvetlenia.
Kalibrácia
Vypínač má zabudovanú automatickú kalibráciu. Parametre, nastavené z výroby, sa optimalizujú pri prvých zapnutiach a vypnutiach. Z tohto dôvodu nie je potreba ručnej kalibrácie.
Technické parametre:
Senzor nie je možné použiť pri napojení z bateriových zdrojov. Nie je taktiež možné použiť zdroje s uzemneným napájacím napätím (niektoré zdroje s uzemneným kovovým obalom transformátora).
Pe tieto prípady je možné použiť mechanický spínač 231820
Napájacie napätie 12V/24V
max. prúd 10A (7,5 A pri 24V)
Rozmery 10x25mm
spotreba 0,1W/12V, 0,28W/24V

Elektroodpad - likvidujte podľa príslušných zákonov.
Prepájaním plošky u prívodu + je možné vyradiť svietiacu diodu z prevozu bez vplyvu na funkciu, rovnako je možné zaistiť spustenie do stavu pred vypnutím napájania (napr. pri spínaní externym vypínačom) - viď inovovaný návod. Náhradný vrut - 422141 Náhradný vrut k dotykovým vypínačom.
