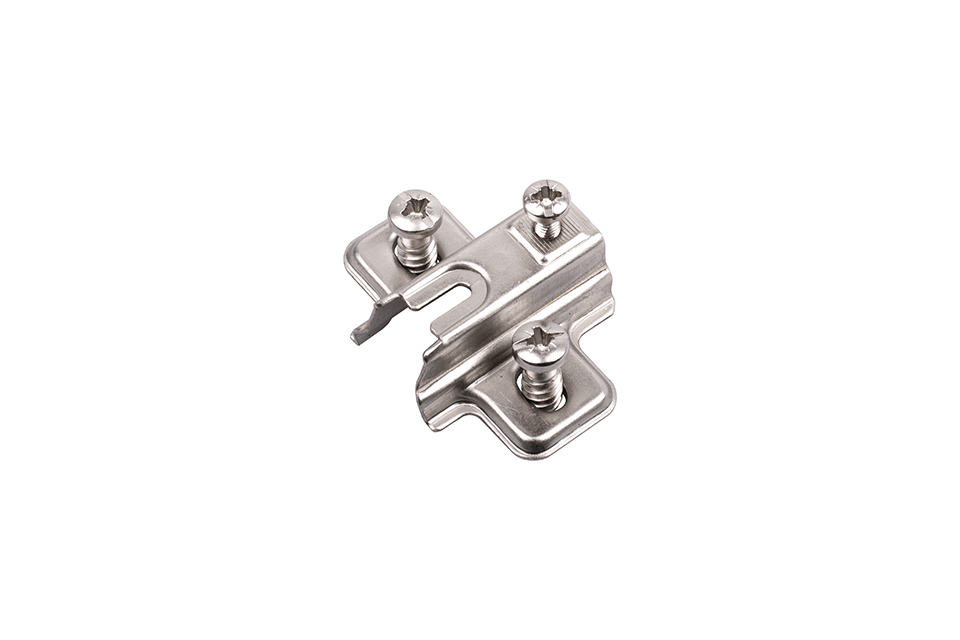

StrongHinges S3 podložka H4, slide-on s eurovrutmi
Montážní podložka ke slide-on závěsům StrongHinges S3. Výška podložky a způsob upevnění do korpusu viz název sortimentu.
Potřebná výška montážní podložky je závislá na vrtání misky závěsu, tloušťce bočnice korpusu a uvažovaném naložení dvířka (polo/naložené dvířko) nebo velikosti mezery mezi dvířkem a bokem korpusu (vložené dvířko).
Po určení výpočtové výšky montážní podložky pro konkrétní situaci je pak potřeba zvolit montážní podložku (H0/H2/H4) co nejbližší vypočtené výšce a zbytek naložení dořešit seřízením na ramínku závěsu.
Pro boky korpusu nejpoužívanější tloušťky 18mm a vrtání misky závěsu 6mm od hrany dvířka vychází výška podložky H0:
- výpočet pro naložené závěsy => H = K-D+10 = 6-17+10 = -1mm
- výpočet pro polonaložené závěsy => H = K-D+1 = 6-7,5+1 = -0,5mm
- výpočet pro vložené závěsy => H = A-6+K-2 = 1,5-6+6-2 = -0,5mm
Legenda pro výpočet:
H = výpočtová výška montážní podložky
K = vzdálenost vrtání kraje misky od hrany dvířka (uvažováno 6mm)
D = naložení dvířka (uvažováno 17mm u naložených a 7,5mm u polonaložených)
A = mezera mezi korpusem a vloženými dveřmi (uvažováno 1,5mm)
Počítáno s tloušťkou boku korpusu 18mm.
Súvisiace dokumenty
3D model (STEP)| Názov | Kód | Dostupnosť |
Rozbaliteľnosť / balenie |
Základná cena za MJ | |
|
Tipy ako na lepšiu cenu
Objednajte celé balenie a vaša cena za MJ (ks) bude %price% |
93203 |
>
S
Skladom
|
1 000 ks / 1 000 ks |
0,0108 EUR
/ ks
0,0129 EUR s DPH
|
|
Tipy ako na lepšiu cenu
Objednajte celé balenie a vaša cena za MJ (ks) bude %price% |
396273 |
>
S
Skladom
|
1 ks / 8 ks |
13,2545 EUR
/ ks
15,9053 EUR s DPH
|
|
|
