STRONG gulič. čiast. výsuv 17/406mm 10kg

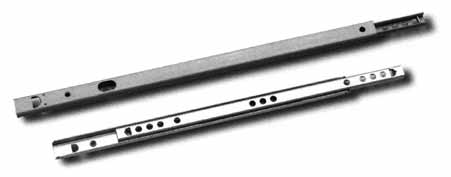

Výška pojazdu 17mm, šírka pojazdu 10mm. Dĺžka po vysunutí 700mm. Vo vnútornej časti pojazdu sú otvory priemeru 5mm, umiestnené sú po troch, stredy sú vzdialené 8mm, potom následuje medzera 16mm. Na vonkajšej časti sú dva otvory s metrickým závitom, prvý je od vysunovaného kraja 32mm, druhý 44mm. Na zadnej strane je otvor v priemeru 5mm vo vzdialenosti 10mm od kraja.

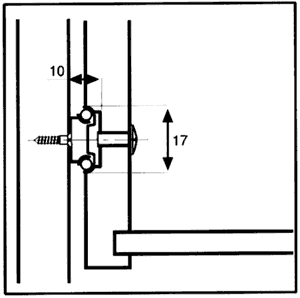

Inštalácia: Do zásuvky sa musí vyfrézovať 17 mm široká drážka. Výsuv sa najprv priskrutkuje na skrinku. Do zásuvky sa musí vyvŕtať otvor oproti otvoru so závitom. Zásuvka sa potom zasunie do korpusu na priskrutkované výsuvy a výsuv sa upevní vo vnútri zásuvky pomocou skrutky s metrickým závitom proti pohybu dopredu/dozadu.
Zobrazené alternatívy Hettich KA 1730 nie sú 100 % náhradou zásuvky 1:1 z dôvodu odlišnej konštrukcie zásuvky, odporúča sa skúšobná montáž. Pre zásuvky Hettich je základným parametrom výberu hodnota "dĺžka zásuvky", t. j. dĺžka strany zásuvky s vyfrézovanou drážkou.
Súvisiace dokumenty
Montážny návodParametre
| Parameter | Hodnota |
|---|---|
| Dĺžka (mm) | 406 |
| Druh vedenia výsuvu | Čiastočný výsuv |
| Nosnosť (kg) | 10 |
| Pohyb výsuvu | Bez tlmenia |
| Názov | Kód | Dostupnosť |
Rozbaliteľnosť / balenie |
Základná cena za MJ | |
|
Tipy ako na lepšiu cenu
Objednajte celé balenie a vaša cena za MJ (sada) bude %price% |
104012 |
>
S
Skladom
|
1 sada / 20 sada |
2,2081 EUR
/ sada
2,6497 EUR s DPH
|
|
Tipy ako na lepšiu cenu
Objednajte celé balenie a vaša cena za MJ (sada) bude %price% |
104881 |
>
S
Skladom
|
1 sada / 20 sada |
1,951 EUR
/ sada
2,3412 EUR s DPH
|
|
|
