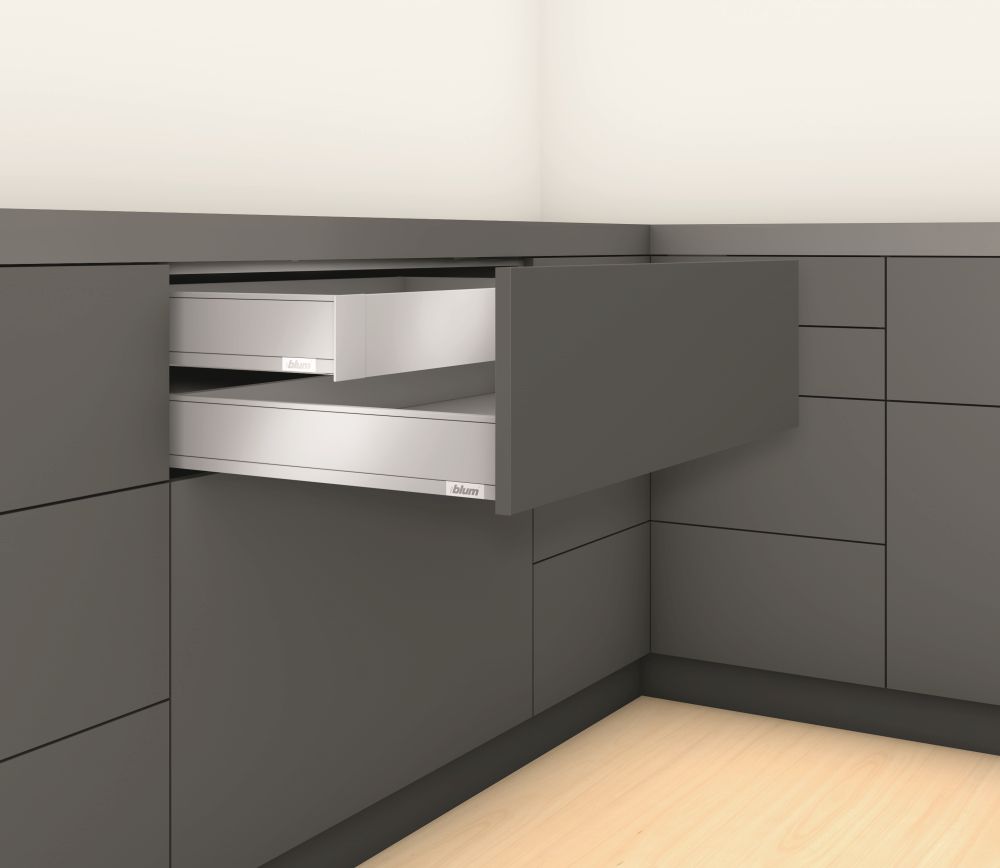

K-BLUM Legrabox M 500 mm/70 kg, Blumotion/TOB, nerez, expando

Sada obsahuje kovanie na montáž jednej zásuvky s integrovaným tlmením Blumotion vrátane príslušného predného kovania (skrutka / Expando / vnútorná zásuvka). Menovitú dĺžku, systémovú výšku, prevedenie bočníc, nosnosť a farbu nájdete v názve sady.

V prípade požiadavky na bezúchytkové otváranie Tip-on Blumotion (TOB) je potrebné doplniť príslušné moduly TOB podľa menovitej dĺžky zásuvky a celkovej hmotnosti zásuvky s obsahom:
284456 ... S0 ... 270-300mm výsuvy 40kg, celková hmotnosť do 10kg
275343 ... S1 ... 270-300mm výsuvy 40kg, celková hmotnosť 10-20kg
275344 ... L1 ... 350-600mm výsuvy 40kg, celková hmotnosť do 20kg
275345 ... L3 ... 350-600mm výsuvy 40kg, celková hmotnosť 15-40kg
275347 ... L5 ... 450-650mm výsuvy 70kg, celková hmotnosť 35-70kg
Pre korpusy KB>600mm sa musí použiť synchronizačný hriadeľ 282277, ale jeho použitie sa odporúča aj pre užšie korpusy. Dĺžka hriadeľa je 1125mm a bez rezania ho možno použiť na skrinky s vonkajšou šírkou do 1400 mm. Krátenie pre bežné moduly TOB je LW-247mm, krátenie pre poddrezové moduly TOB je LW-267mm. Pastorky na pripojenie hriadeľa k modulom sú už súčasťou balenia modulov TOB. Pre úzke korpusy (LW = 245-293mm) je určený špeciálny jednodielny štvorcový synchronizačný hriadeľ 293824, ktorý má krátenie LW-221mm. Tento hriadeľ sa montuje priamo do modulov TOB a synchronizačné adaptéry sa preto nepoužívajú.

Pri sadách pre vnútorné zásuvky nie sú predné čelné priečne prvky súčasťou dodávky, je potrebné ich objednať samostatne a narezať podľa svetlej vnútornej šírky korpusu. Ide o čelný panel (prírez LW-126 mm) bez drážky (pre zásuvky s čelným relingom) alebo s drážkou (pre zásuvky s čelným sklom) a v prípade potreby úchytový prvok: čelný reling (prírez LW-90 mm), nízke čelné sklo (10 x 70 x LW-80) alebo vysoké čelné sklo (10 x 138 x LW-80).
