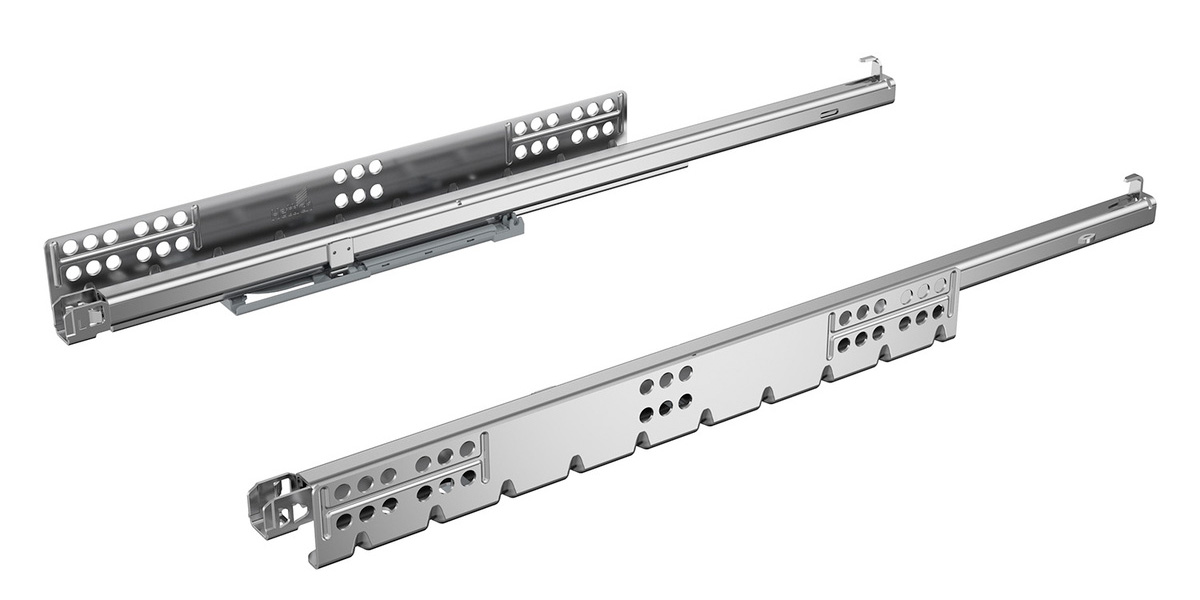

HETTICH 9333226 Quadro 25 2D čiastočný výsuv 520mm/25kg EB21 PTO Ľ+P
Čiastočný výsuv Quadro 25 2D pre drevenú zásuvku s hrúbkou bočníc zásuvky až 16mm (EB21), integrované nastavenie hĺbky, integrované nastavenie sklonu, integrované radiálne nastavenie. Montáž nasunutím s 2D spojkami s výškovým a stranovým nastavením (nutné objednať zvlášť - viz súvisiaci sortiment).
Integrované bezúchytkové otevírání Push To Open (PTO). Pro PTO systém je doporučeno použít synchronizační hřídel (synchronizační adaptéry nutno dokoupit zvlášť). Pro extra široké korpusy je možno použít společné čelo přes dvě zásuvky a současnou aktivaci bezúchytkového otevření takto spojených zásuvek použít přídavnou vícenásobnou synchronizaci PTO.
Pre vytvorenie výsuvnej police (napr. pre zabudovanie kávovaru, robota, tlačiarne atp. do korpusu) možno použiť držiak výsuvnej police.
Všetky nastavenia sa prevádzajú bez náradia:
- výškové +3 mm
- stranové +1,5/-1,5 mm
- hĺbky +2/-1 mm
- sklonu +4 mm
- radiálne +1,5/-1,5 mm
Rozmery korpusu, zásuvky a čela zásuvky sú identické pri použití Čiastočných výsuvov i plnovýsuvov Quadro s montážou nasunutím.
Typ výsuvu, menovitá dĺžka a nosnosť výsuvu, vstavaná šírka EB, komfortné funkcie integrované vo výsuve (SiSy alebo PTO) a prevedenie (priemysel ľavá/pravá alebo pár) viz názov sortimentu.
Podrobné informácie: Hettich eKatalog
