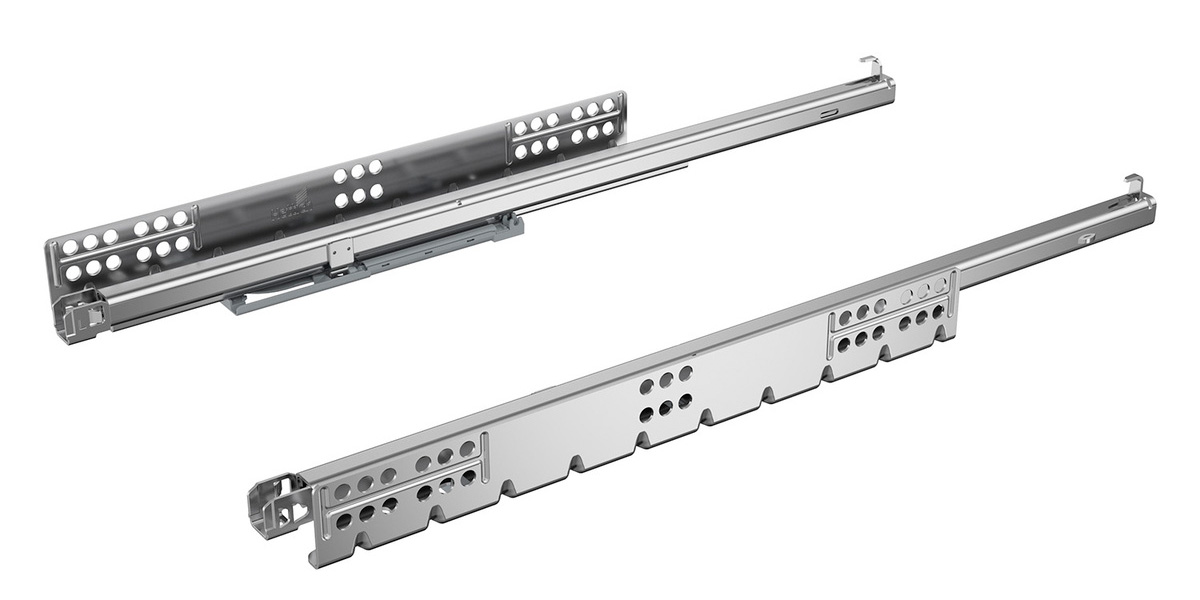

HETTICH 9333220 Quadro 25 2D čiastočny výsuv 420mm/25kg EB21 PTO Ľ+P
Čiastočný výsuv Quadro 25 2D pre drevenú zásuvku s hrúbkou bočnic zásuvky až 16mm (EB21), integrované nastavenie hĺbky, integrované nastavenie sklonu, integrované radiálne nastavenie. Montáž nasunutím s 2D spojkami s výškovým a stranovým nastavením (nutné objednat zvlášť - viď suvisejúcí sortiment).
Integrované bezúchytkové otváranie Push To Open (PTO). PrePTO systém je doporučené použiť synchronizačný hriadeĺ (synchronizačnéadaptéry nutné dokúpiť zvlášť). Preextra široké korpusy je možné použiť společné čelo cez dve zásuvky a súčasnou aktiváciou bezúchytkového otvárania takto spojených zásuvek použít prídavnú viacnásobnu synchronizáciu PTO.
Prevytvorenie výsuvné police (napr. Prezabudovanie kávovaru, robota, tlačiarne atp. do korpusu) je možné použiť držiak výsuvnej police.
Všetky nastavenie s nastavuje bez náradia:
- výškové +3 mm
- stranové +1,5/-1,5 mm
- hĺbky +2/-1 mm
- sklonu +4 mm
- radiálne +1,5/-1,5 mm
Rozmery korpusu, zásuvky a čela zásuvky sú identické pri použití Čiastočných výsuvov i plnovýsuvov Quadro s montážou nasunutím.
Typ výsuvu, menovitá dĺžka a nosnost výsuvu, vstavaná šírka EB, komfortné funkcia integrovaná vo výsuve (SiSy alebo PTO) a prevedenie (priemysel ľavá/pravá alebo pár) viď názov sortimentu.
Podrobné informácie: Hettich eKatalog
